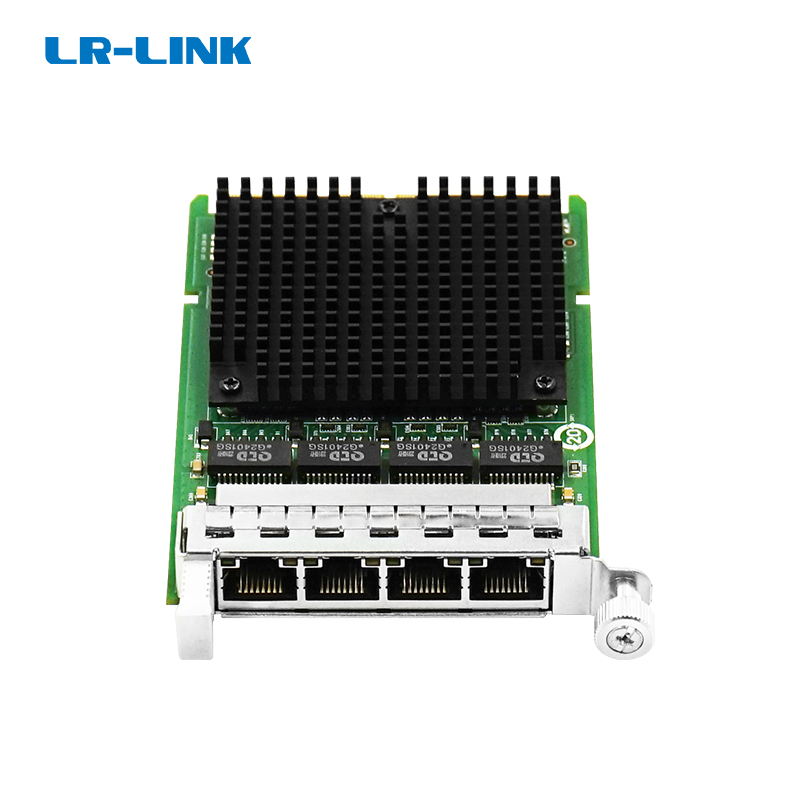

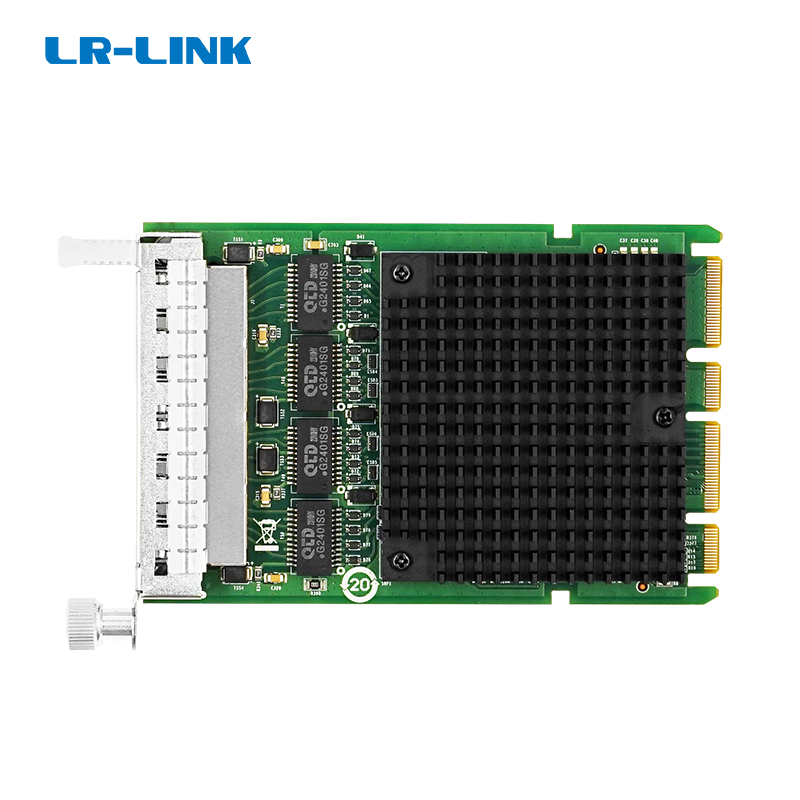

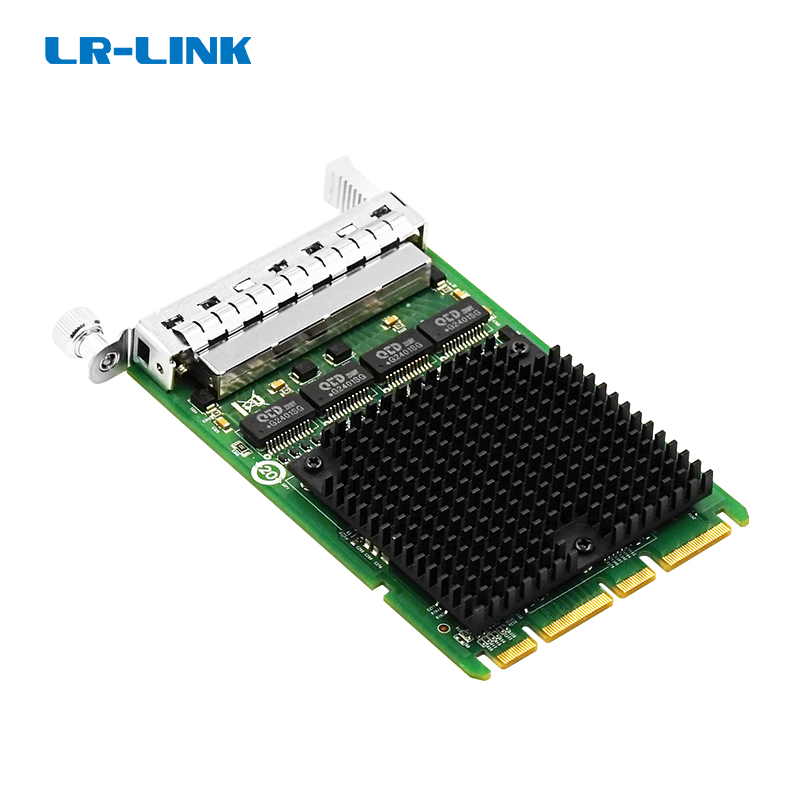

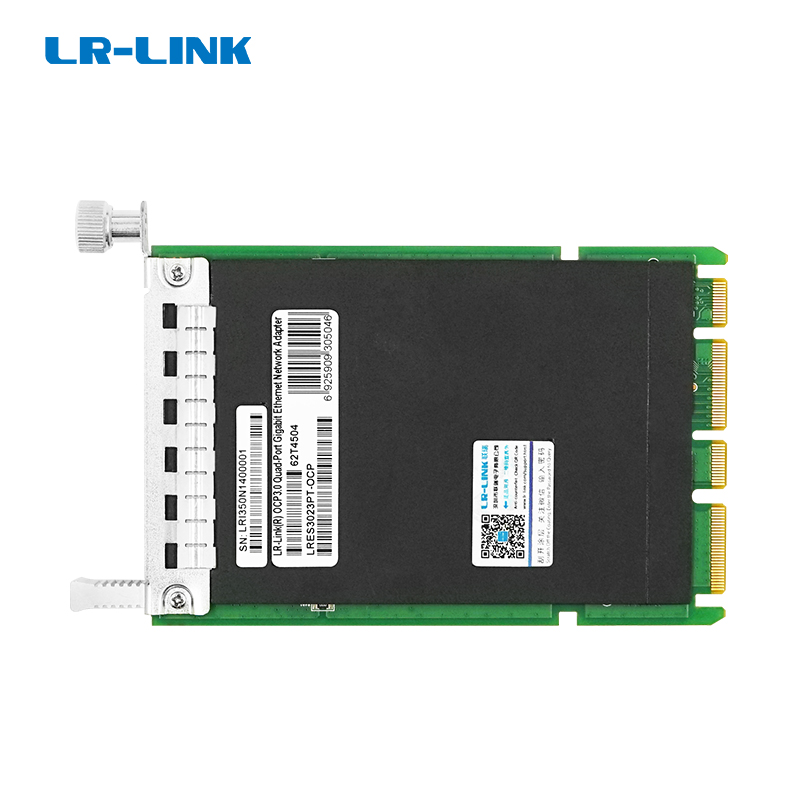

LRES3023PT-OCP是深圳市联瑞电子有限公司在基于Intel I350主控方案基础上自主研发的一款OCP3.0SFF 四口铜缆千兆以太网以太网网络适配器。该款适配器主要设计应用于服务器及其应用设备，LRES3023PT-OCP能够通过多个端口同时捆绑汇聚成组实现容错与冗余以扩展网络带宽和保障网络性能，能够实时自动检测并实现将来自故障端口的通信路由至同组中其他成员继续运行以实现不间断高性能通信。
LRES3023PT-OCP采用OCP3.0的SFF 标准结构，是在基于Intel千兆速率的以太网MAC+PHY (媒体接入控制器和物理接口收发器)控制器上开发出来的，支持新的当前及后续很长时间的服务器需求的同时还自适应于当前的网络。支持NCSI功能和Scan Chain功能，同时具备优秀的ESD防静电保护能力。
基本特性
|
控制器 |
Intel I350 |
|
线缆媒介 |
铜缆 |
|
线缆类型 |
1000Base-T Cat6 : 可达100m |
|
挡板高度 |
SFF面板 |
|
功耗（min） |
2.316W |
|
功耗（max） |
4.248W |
|
端口类型 |
4个1G RJ45 |
|
PCIe总线 |
OCP 3.0 SFF |
|
端口速率 |
1Gbps |
|
电源供电 |
OCP供电 |
|
ESD接触放电 |
±8KV (A级) |
|
ESD空气放电 |
±15KV (C级) |
ESD测试等级划分
A 级：在制造商、委托方或购买方规定的限值内性能正常。
B 级：功能或性能暂时丧失或降低，但在骚扰停止后能自行恢复，不需要操作者干预；
C 级：功能或性能暂时丧失或降低，但需要操作者干预才能恢复；
D 级：因设备硬件或软件损坏，或数据丢失而等造成不能恢复的功能丧失或性能降低；
技术参数
|
符合标准 |
IEEE 802.3ab 1000BASE-T Ethernet IEEE 802.3az - Energy Efficient Ethernet (EEE) IEEE 802.3z IEEE 802.1Q VLANs IEEE 802.3x IEEE 1588 |
|
PXE支持 |
No |
|
UEFI支持 |
Yes |
|
DPDK支持 |
Yes |
|
WoL支持 |
Yes |
|
iSCSI支持 |
No |
|
巨帧支持 |
Yes |
|
FCoE支持 |
No |
|
VMDq、SR-IOV |
Yes |
|
IPsec分载 |
Yes |
|
巨型数据帧Max |
9.2KB |
|
NCSI功能 |
Yes |
|
Scan Chain |
Yes |
LED指示
|
1Gbps |
链接 |
ACT绿灯常亮 + Link橙灯常亮 |
|
传输 |
ACT绿灯闪烁 + Link橙灯常亮 |
|
|
100Mbps |
链接 |
ACT绿灯常亮 |
|
传输 |
ACT绿灯闪烁 |
工作参数
|
工作环境温度 |
0℃ to 55℃ (-32 ℉ to 131 ℉) |
|
存储温度 |
-40 ℃ to 70 ℃ (-40 ℉ to 158 ℉) |
|
存储湿度 |
在35℃下90%不凝结相对湿度 |
|
认证 |
FCC, CE, RoHS |
包装详情
|
PCB尺寸（单位：mm） |
76*115*1.6 |
|
包装尺寸（单位：mm） |
179*150*30 |
|
2U挡板 |
* |
|
安装指南 |
*1 |
|
产品保修卡 |
*1 |
|
毛重（单位：g） |
* |
操作系统支持
* Windows7 /8 /8.1 /10 /11
* Windows Server 2008 R2 /2012 R2 /2016 R2
* Windows Server 2019 R2 /2022 R2
* RHEL/CentOS 7.3 /7.6 /7.9 /8.2 /8.3
* Deepin 15.11
* Deepin 20 /20.6
* Ubuntu 18.04.5 /16.04.3 /20.04.3
* SUSE 12.5
* FreeBSD 12.2
* 中兴新支点 3.2.2 /5.0.5
* 红旗Asianux操作系统 V 7.0
* 银河麒麟 V10 SP1
* 中标麒麟 7.6
* 中科方德桌面操作系统 4.0
* 中科方德服务器操作系统
* 统信 UOS 20
* 一铭操作系统
* VMware ESXI 6.5 /6.7 /7.0
* Mikrotik
* 爱快路由
* 开放麒麟0.7.5
更多产品信息请查阅 http://www.lr-link.com.cn
订购信息
|
产品编号 |
说明 |
备注 |
|
LRES3023PT-OCP |
OCP3.0四电口千兆以太网网络适配器（基于Intel I350） |
基于Intel I350 |
备注：以上资料仅供参考，如有变更，恕不另行通知。
