LRES2049PT-POE

PCIe x4 四电口千兆PoE+以太网图像采集卡（WX1860）

产品标签: 千兆网卡 POE网卡图像采集卡 PCIE网卡网迅主控网卡

在线QQ咨询

想要获得更多产品信息，请致电: 4000-588-108

相关产品

产品描述
产品规格
订购信息
驱动下载
文档下载
固件下载

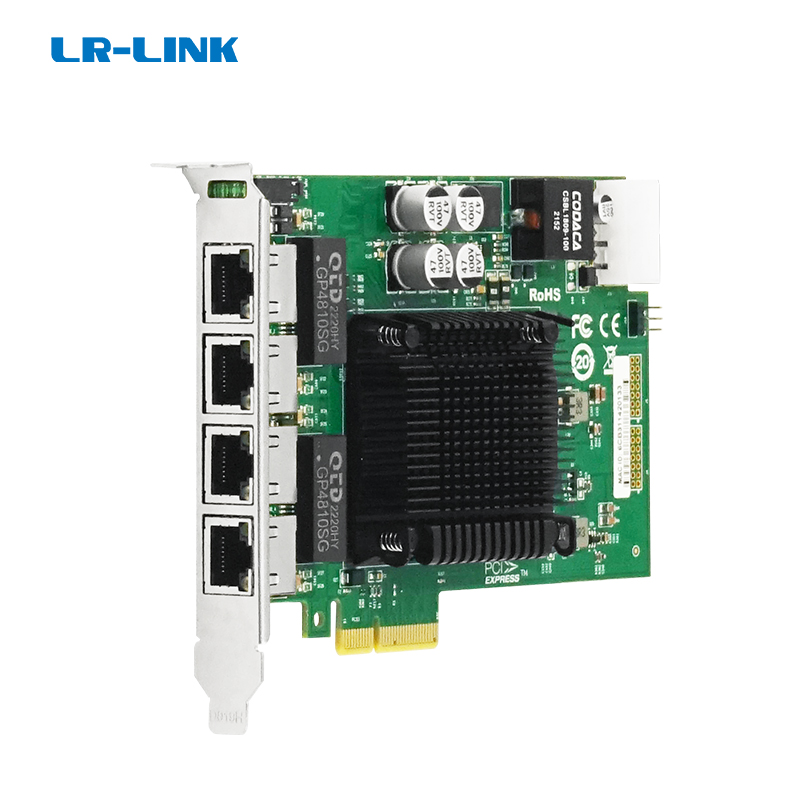

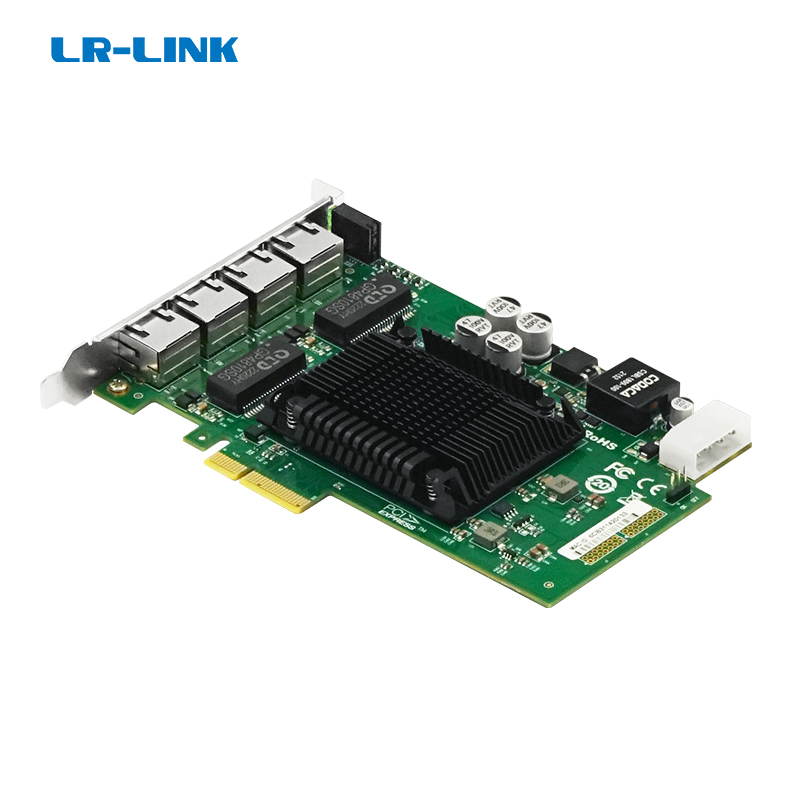

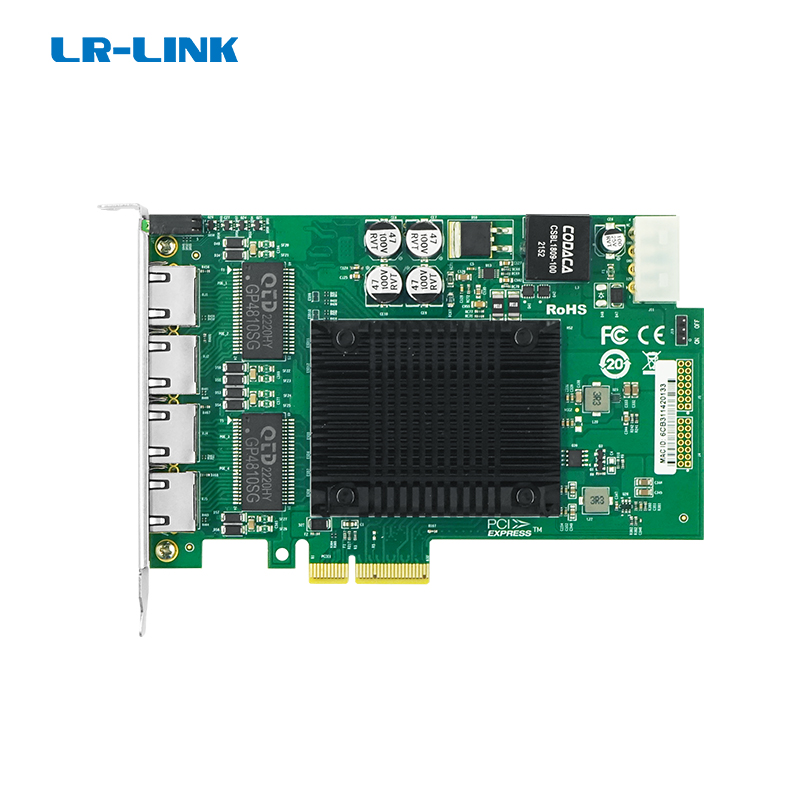

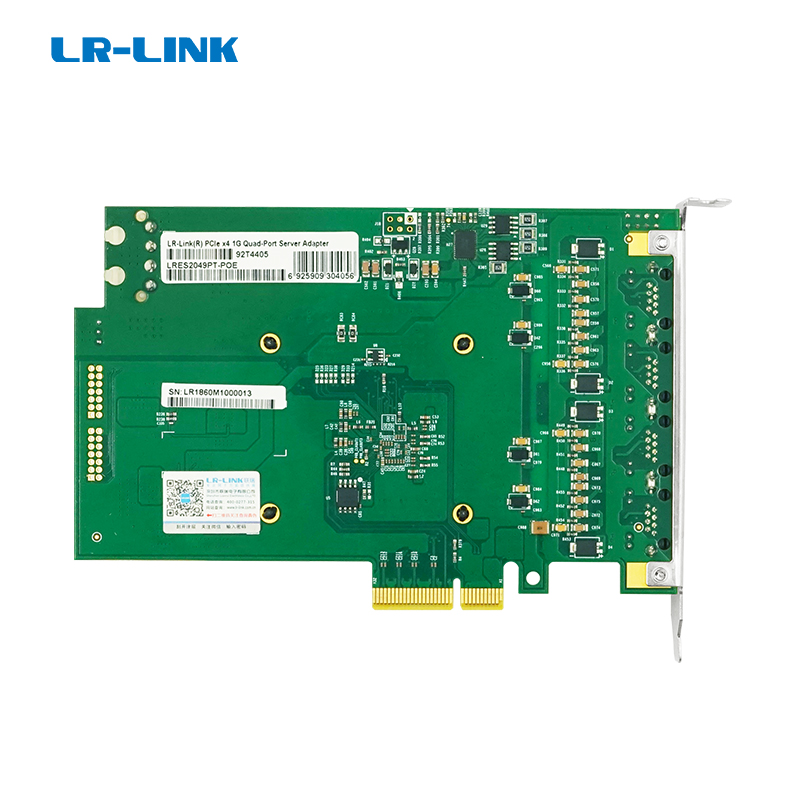

LRES2049PT-POE是深圳市联瑞电子有限公司在基于WX1860控制器方案基础上自主研发的一款四口PCI e v2.1 x4 千兆PoE+以太网图像采集卡，同时兼容PCIe x8、x16通道。该款服务器适配卡设计主要设计应用于工业现场视觉检测服务器及设备、视觉现场客户机、快速移动以太网数据传输设备等，同时也适用于普通服务器。
该款适配卡具使用的控制器是WX1860A4，属于国产主控产品，具有自主可控。包括数据传输、数据网络带宽、平均传输时延、实际小包传输速率等指标达到业界水平。
LR-LINK对该款适配器做出了独特的设计：
1、单端口PoE+输出功耗最高30W，提供了外接大4-Pin电源供电补给接口。
2、自适应于外接设备所需功耗输出；
3、该适配卡采用更开阔的RJ45间距设计；
4、更大的散热片能有效解决适配器在散热环境不良的情况下散热问题，有效保障适配卡长时间稳定运行；
5、精心选取了加厚沉金的RJ5连接器保证更牢固可靠的连接性；

6、4个8-Pin RJ45的设计能更好的节省主板宝贵的PCIe插槽资源。

基本特性

控制器	WX1860
线缆媒介	铜缆
线缆类型	Cat 5E and Cat6：1000Base-T up to 100m (PoE供电最低需求Cat5)
线缆类型	Cat 5E and Cat6：100Base-T up to 100m (PoE供电最低要求Cat5)
挡板高度	全高
功耗（max）	2.5W
PoE输出功率/port(max)	30W
PoE总输出功耗（max）	PCIe供电可达60W
PoE总输出功耗（max）	外接ATX供电可达90W
端口类型	4个8-Pin RJ45接口
PCIe总线	PCI Express v2.1(2.5GT/s) x4；兼容x8、x16
端口速率	100/1000Mbps
电源供电	PCIe供电+ATX供电

技术参数

符合标准	IEEE802.3af -2003 PoE standard IEEE802.3at -2009 PoE+ standard IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3z IEEE 802.1Q VLANs IEEE 802.3x IEEE 1588 IEEE 802.3az - Energy Efficient Ethernet (EEE)
PXE支持	Yes
DPDK支持	Yes
WoL支持	No
iSCSI支持	No
巨帧支持	Yes
FCoE支持	No
巨型数据帧Max	9.5KB
