怎么样选购高品质网卡

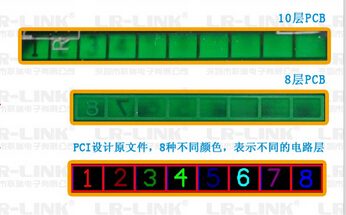

(1)看PCB板工艺（图3）

优质的网卡均采用多层喷锡电路板。而劣质的网卡一般采用非喷锡板材，或者双层电路板。PCB的工艺及层数，直接影响到网卡的稳定性。一般百兆网卡双层板居多，千兆网卡四层或六层，服务器网卡至少六层或八层以上。正规厂家，在电路板上都标有层数。



                                                                             （图3）

（2）看焊接工艺（图4）

优质网卡的电路板焊点大小均匀，焊接口干净。而劣质网卡的焊点不均匀，有的是手工焊接，有时可以看到细小的气眼，出现推焊或者虚焊的现象。良好的焊接质量可以保证数据的稳定传输。



                                                                    （图4）

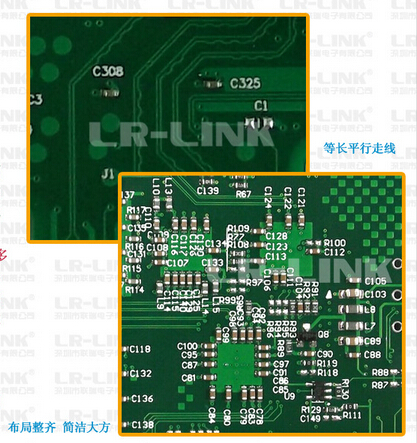

（3）看布线及元件布局（图5）

优质网卡应该遵循信号线和地之间回路面积最小，减少信号之间串扰的可能性。信号线转弯处应按工业标准走45度角。尤其是成对的差分线，必须是等长平行走线，两线的长短控制在10mil以内。劣质网卡多数走线凌乱，差分线走线随意，这样容易造成信号传输波动较大，影响系统的稳定和造成PC机工作频率的波动，造成数据包丢失网络中断等。

优质网卡元件布局整齐，功能分区明显，整体简洁大方。劣质卡元件排放随意，引线过长。



                                                                                 （图5）

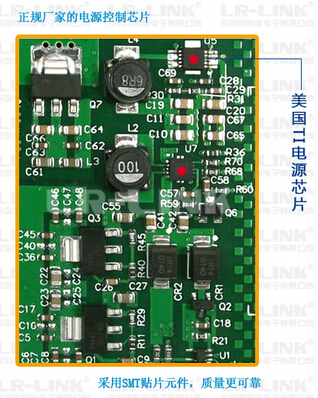

（4）看元件的选择（图6）

优质的网卡所有元件基本都采用SMT贴片元件，因为贴片元件比插件的可靠性高出许多，并且可以减小电路体积，增强散热的效果。由于贴片元件在焊接工艺上采用贴片机波峰焊接，使焊点的质量有了可靠的保证。

优质的网卡电源供电，全部采用正规厂家的电源控制芯片，因为稳定的电源，是网卡稳定工作的保证。劣质网卡为了省成本一般直接由电脑主板供电，这样网卡容易受主板电源的波动影响，出现网络中断、启动识别不到网卡等现象。用户拿到网卡一般很容易看出电源部分供电方式，即可识别网卡的好坏。



                                              （图6）

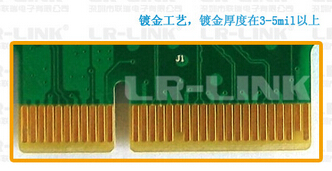

（5）看金手指的工艺（图7）

金手指是指网卡和主板的接触部分，优质网卡应选择镀金工艺，镀金厚度至少在3—5mil以上，表面金黄。

而劣质的网卡则选择镀铜工艺，容易掉色或生锈，表面发白，容易造成网卡插入主板时接触不良。



                                          （图7）



  LR-LINK网卡的选型与选购

目录

一、网卡分类

二、电脑主板插槽示意图

三、光纤网卡选型说明

四、LR-LINK品牌网卡选型分类

一、网卡分类（Classification of network cards）

在此仅指有线以太网网卡，不再涉及到其他网络类型的网卡，如令牌环网卡、令牌总线网卡和FDDI网卡等。

1、根据传输介质可以分为：RJ45网卡（又称电口网卡）、光纤网卡；

2、根据传输速率可以分为：100Mbps网卡、1000Mbps网卡、10000Mbps网卡；

3、根据主机接口可以分为：PCI（32位）网卡、PCI-X（64位）网卡、PCI-E（X1\X4\X8\X16)网卡；

4、根据端口数量可以分为：单端口网卡、双端口网卡、四端口网卡；

5、根据使用的环境可以分为：工作站（台式机）网卡、服务器网卡；

6、光纤网卡根据波长分为：多模光纤网卡、单模光纤网卡；

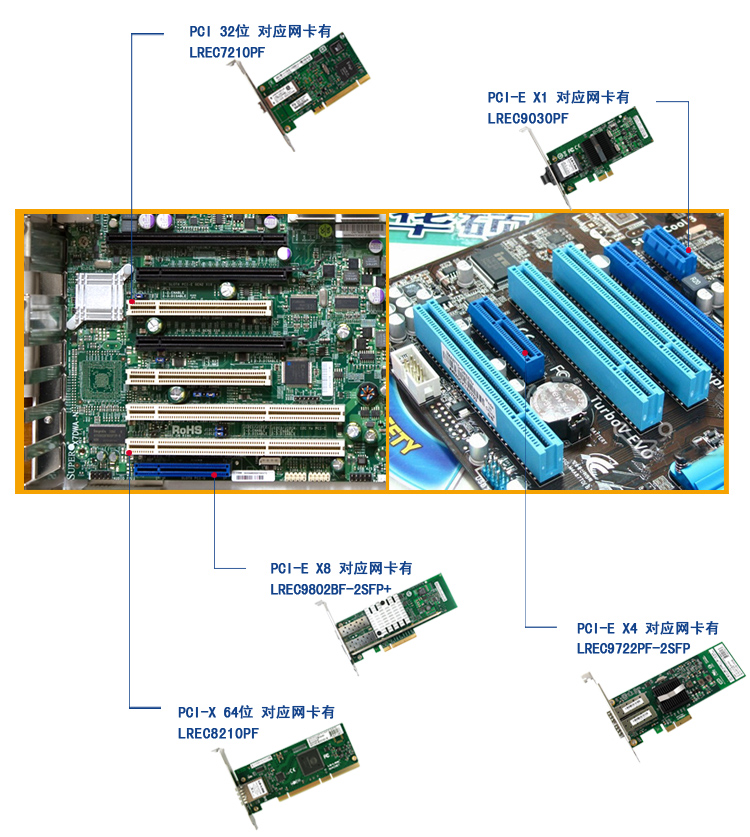

二、电脑主板插槽示意图（Computer sketch of a socket on the motherboard）（图1）

                                                         （图1）

三、光纤网卡选型说明（Fiber optic network adapter selection description）

1、光纤网卡的使用比电口网卡要更讲究，电口网卡的速率是自动协商的。但光纤网卡的速度是固定的。所以在使用必须满足以下3个条件：

（1）、两端必须为同一个传输速率，如同时为100Mbps或1000Mbps；切记：一端为100Mbps，另一端为1000Mbps，不能连接；

（2）、两端的光纤波长必须相同：如同时为850nm(多模）或1310nm（单模）；

（3）、根据波长选择相对应的光纤跳线，850nm的选用62.5/125um的多模光纤跳线（一般为红色线）；1310nm的选用9/125um单模光纤跳线（一般为黄色线）；

2、光纤网卡的接口也比电口网卡的规格多，光纤网卡有LC、SC、FC、ST等4种接口。一般LC、SC接口较常用。所以可以根据两端的接口规格，选用配对的光纤线。如LC-LC、LC-SC、SC-SC等。

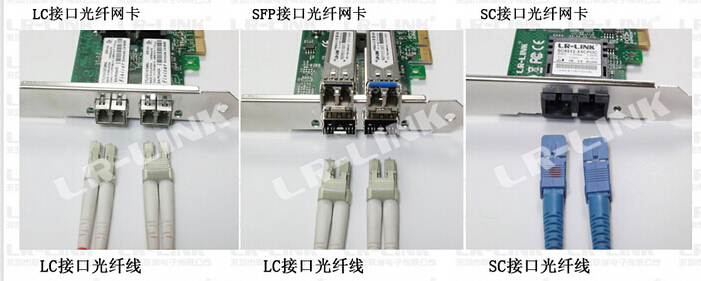

光纤接口与光纤插头连接示意图如下：（图2）

                                           （图2）

四、LR-LINK品牌网卡选型分类，有BroadCom和Intel两种方案：

（LR-Link brand network adapter selection classification,BroadCom and Intel two scenarios）



服务器光纤网卡系列/Fiber NIC for Server Series

BroadCom  1G (PCI-E X4)：LREC9710PF/LX；LREC9712PF/LX

Intel         1G (PCI-E X4)：LREC9700PF/9702PF/9702EF/9704HF(SFP)

Intel       10G (PCI-E X8)：LREC9802AF/9800BF/9802BF(SFP+)

台式机光纤网卡系列/Fiber NIC for Desktop Series

PCI         100M：LREC7010PF/7020PF(多模或单模）

PCI-E X1  100M：LREC9010PF/9020PF/9030PF(多模或单模）

PCI           1G  ：LREC7210PF or SFP（多模或单模）

PCI-E X1    1G  ：LREC9210/9220 PF or SFP　（多模或单模）

服务器电口网卡系列/RJ45 NIC for Server Series

BroadCom  1G (PCI-E X4)：LREC9701PT/9712PT

Intel         1G (PCI-E X4)：LREC9700PT/9702PT/9722PT/9702ET/9704HT

台式机电口网卡系列/RJ45 NIC for Desktop Series

PCI         1G：LREC8380MT/8691GT

PCI-E      1G：LREC9600CT/9601CT/9620CT
